===常用規格===
| 額定 過濾能力 (m3/min) | 殼體代號 | 濾芯配置 | 進出口接管 | 外形尺寸 (mm) | 參考 重量 |
| 芯數 | 長度 | d (mm) | 連接 型式 | D | W | H | h1 | h2 |
| 0.5 | HFG-0105-1" | 1芯 | 5" | DN25 (Ф32x3) | 法蘭 | Φ114 | 234 | 434 | - | 250 | 5 |
| 2 | HFG-0110-1" | 10" | 549 | 370 | 6 |
| 4 | HFG-0120-1" | 20" | 800 | 610 | 8 |
| 6 | HFG-0310-2" | 3芯 | 10" | DN50 (Ф57x3.5) | Φ184 | 324 | 789 | 300 | 400 | 15 |
| 10 | HFG-0320-2.5" | 20" | DN65 (Ф76x4) | 1046 | 640 | 23 |
| 15 | HFG-0520-3" | 5芯 | DN80 (Ф89x4) | Φ234 | 414 | 1178 | 380 | 653 | 32 |
| 20 | HFG-0520-4" | DN100 (Ф108x4) | 1191 | 385 | 35 |
| 30 | HFG-0720-4" | 7芯 | Φ274 | 474 | 1251 | 426 | 663 | 42 |
| 40 | HFG-0920-5" | 9芯 | DN125 (Ф133x4) | Φ306 | 506 | 1284 | 438 | 698 | 55 |
| 60 | HFG-1220-5" | 12芯 | Φ356 | 556 | 1303 | 710 | 64 |
| 80 | HFG-1520-6" | 15芯 | DN150 (Ф159x4.5) | Φ406 | 606 | 1346 | 450 | 85 |
| 100 | HFG-1920-6" | 19芯 | Φ456 | 656 | 1375 | 105 |
| 120 | HFG-2520-8" | 25芯 | DN200 (Ф219x6) | Φ506 | 706 | 1501 | 505 | 735 | 125 |
| 150 | HFG-3020-8" | 30芯 | Φ556 | 756 | 1514 | 150 |
| 200 | HFG-4020-10" | 40芯 | DN250 (Ф273x6) | Φ706 | 946 | 1669 | 550 | 260 |
1、若遇規格、結構變更，以本公司提供的實時數據為準
===性能特點===
| 殼體制造材料 | 不銹鋼304, 316, 316L |
| 濾芯接口型式 | 226 (卡入式) |
| 管路連接方式 | 法蘭 | HG20593-1997; PN1.0~1.6MPa |
| 工作壓力 | 0.3MPa, 0.8MPa |
| 最高工作溫度 | 130oC |
| | |

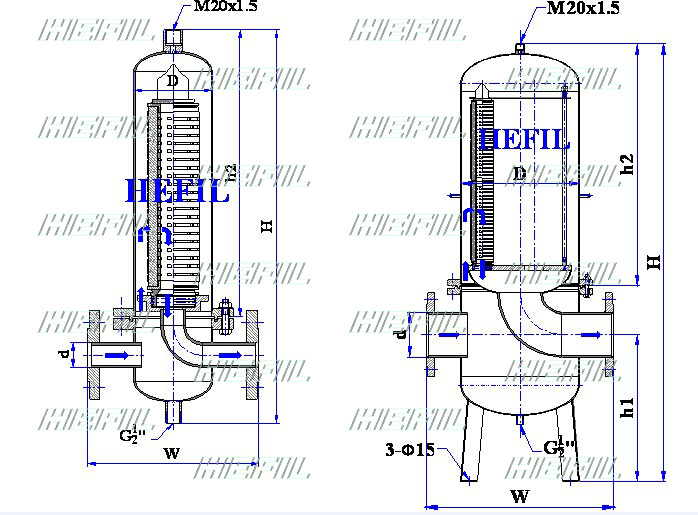

===框體結構===
===應用===

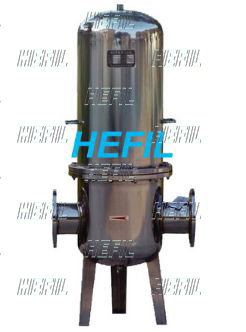

◆HFG系列過濾器外殼，可以安裝各類用于氣體過濾的折疊式濾芯，組成一套完整的氣體過濾器。設計合理，結構緊湊，安裝使用和清洗方便，適用于食品、醫藥、化工、電子等行業的氣體過濾。
◆HFG過濾器殼體可裝壓力表，用來實時監視過濾器的壓力情況，安裝折疊式濾芯后，作為精過濾器用于氣體過濾。
◆HFG過濾器殼體可安裝中效、折疊式濾芯，與精過濾器配套使用，作為前級預過濾，可以延長精過濾芯的使用壽命，提高使用效率。
